行车（天车）专用扁电缆

带钢丝高耐磨抗开裂扁电缆(型号:HAR-F(IG)BLDZFLEX-UD)，带钢丝增加乘力、抗拉力（可根据具体型号规格、耐弯曲次数、外径等要求进行定制）

型应用


作为连接各类频繁移动式电气设备的铜芯软电缆，电缆内可置高强度钢丝，加强其所承受之张力延长电缆使用寿命，可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备，该类扁电缆也可作为自承式井道或倾斜式货架的安装，动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用，又可以在起重机、码头等露天环境下使用。

产品特性


强度抗拉、抗撕裂性能稳定；良好的耐油性、耐磨性、耐寒性以及耐候性；扁电缆线芯一字排列/梅花型排列最大程度控制了扁电缆的宽度和厚度，电缆可多根捆绑使用为敷设安装提供方便； 柔性耐弯折可随设备连续运作不断芯、不裂皮，可在-20℃低温下仍然保持柔软；

贝力达扁电缆可设计定制耐酸碱盐雾腐蚀系列。

电缆结构


导体：多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准

绝缘：特殊混合弹性体丁腈PVC材料绝缘

芯线颜色：彩色芯线或者黑色线体白色数字编号，3芯以上带有黄/绿双色接地线

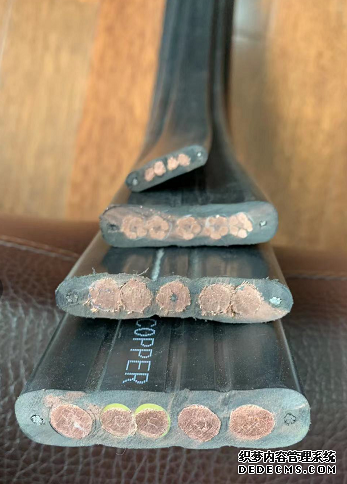

芯线结构：一字排列或梅花排列

加强件：镀锌软钢丝绳（自由悬挂＞80m时）或芳纶纱纤维（可选）

护套材料：特殊改性弹性体丁腈材料

护套颜色：黑色（RAL9005）灰色（RAL7001）橙色（RAL2003）

技术参数


额定电压：Uo/U 450/750V

测试电压：2500V

最小弯曲半径

固定敷设：7.5×D（电缆外径）；移动安装：10×D（电缆外径）

使用温度

固定敷设：-30℃至+80℃；移动安装：-20℃至+80℃（可订制-55℃至+105℃）

抗辐射强度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2
